№070-10. Готовый проект дома из блоков с эркером (120,2м2)


Готовый проект дома из блоков с эркером
 Планировка проекта дома из блоков с эркером

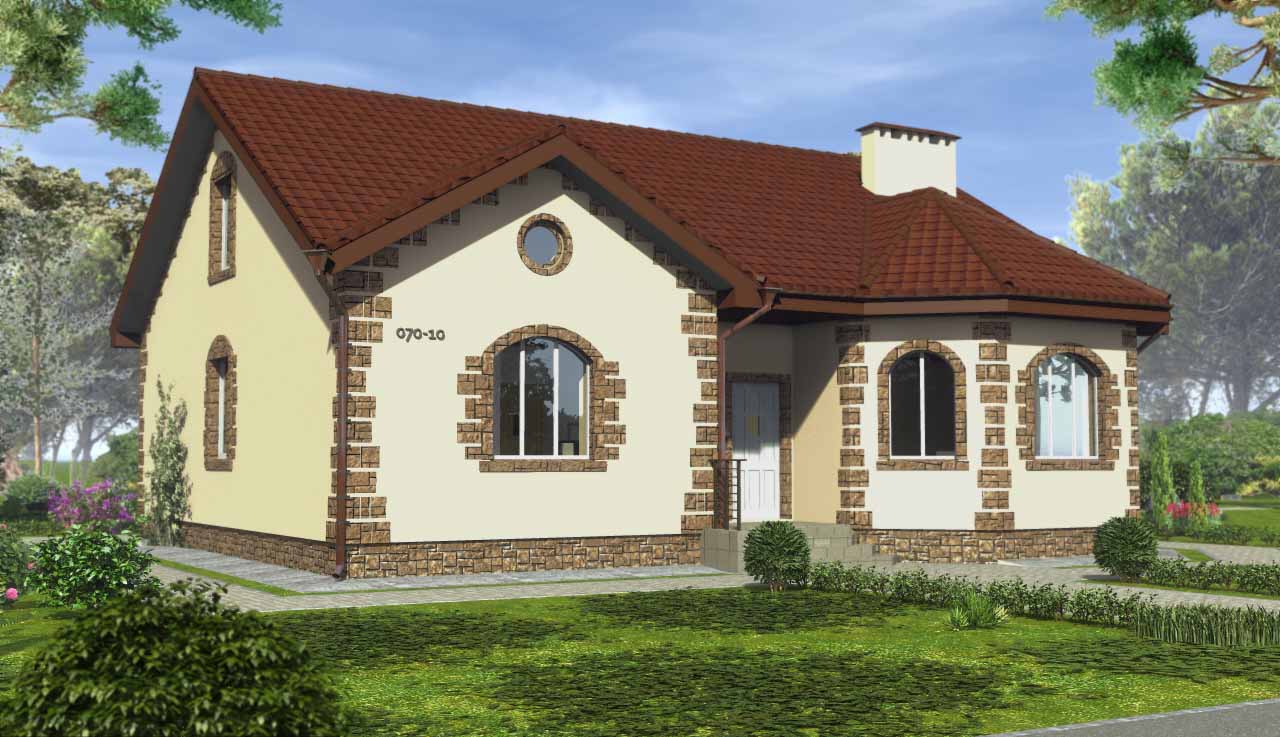

3Д визуализация проекта дома из блоков с эркером. Фото
Согласно архитектурному проекту:

Цену проекта на архитектурный раздел см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:
Количество этажей - 1 +чердак
Количество комнат - 4
Общая площадь - 120,2 м2
3Д визуализация проекта дома из блоков с эркером. Фото
Жилая площадь - 62,2 м2
Площадь застройки - 169,2 м2

Описание проекта:
- Здание запроектировано одноэтажным с устройством чердака;
- фундаменты ленточные монолитные из бетона класса С16/20;
3Д визуализация проекта дома из блоков с эркером. Фото
- наружные стены: блоки из ячеистого бетона марки 600 В2.5 на клею - 400 мм  с последующим утеплением минераловатными плитами толщ. 50мм и устройством декоративно-защитного слоя;
- внутренние несущие стены: кирпич керамический пустотелый толщ. 250 мм;
- перегородки в тамбуре блоки из ячеистого бетона марки 600 В2.5 на клею - 200 мм, в санузлах - кирпич керамический пустотелый толщ. 120 мм, в остальных помещениях;
- пол 1-го этажа выполнен утеплённым, по грунту;
3Д визуализация проекта дома из блоков с эркером. Фото
- перекрытия по деревянным балкам;
- кровля запроектирована стропильная с покрытием металлочерепицей.

Расход строительных материалов:
1. Фундаменты ленточные:
      - под дом (бетон класса С16/20) - 42,94 м3
      - подушки фундаментные (гравий или щебень) - 15,53 м3
2. Стены наружные:
3Д визуализация проекта дома из блоков с эркером. Фото
      - блоки из ячеистого бетона толщ 400мм - 76,6 м3
      - утеплитель - 9,57 м3
3. Стены внутренние:
     - стены тамбура (блоки из ячеистого бетона толщ. 200мм) - 1,25 м3
     - внутренние несущие толщ 250мм (кирпич пустотелый) - 8,41 м3
     - перегородки (блоки из ячеистого бетона толщ. 100мм) - 4,63 м3
     - перегородки (кирпич полнотелый) в мокрых помещениях - 3,36 м3
3Д визуализация проекта дома из блоков с эркером. Фото
     - вентшахты (кирпич полнотелый) - 7,53 м3
5. Покрытие кровли (металлочерепица) - 207,1 м2

Состав проекта (пример):
Подробнее »





3Д визуализация проекта дома из блоков с эркером. Фото
