№074-03. Проект гостевого домика в углу участка (216,5м2)

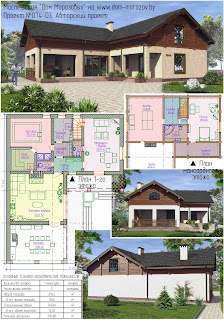

Проект гостевого домика в углу участка
План 1-го этажа гостевого домика в углу участка





















План мансарды гостевого домика в углу участка
Согласно архитектурному проекту:

Цену проекта на архитектурный раздел см. по ссылке "Дом Морозовых"

Состав проекта (пример):
Подробнее »

Технико-экономические показатели:
Количество этажей - 1 +мансарда
Количество комнат - 3
Общая площадь - 216,5 м2
Жилая площадь - 90,6 м2
Площадь застройки - 215,0 м2

Описание проекта:
- Здание запроектировано одноэтажным с устройством мансарды;
Проект гостевого домика в углу участка. Фото фасадов
- фундаменты ленточные монолитные (бетон класса С16/20);
- наружные стены: 1) 1-ый этаж: блоки из ячеистого бетона марки 600 В2.5 на клею толщ. 400 мм, с последующим утеплением минераловатными плитами толщ. 50мм; 2) мансарда: брус деревянный - 220 мм;
- внутренние несущие стены: 1) 1-ый этаж: блоки из ячеистого бетона марки 600 В2.5 на клею толщ. 300 мм; 2) мансарда: брус деревянный толщ. 220 мм;
Проект гостевого домика в углу участка. Фото фасадов
- перегородки: 1) 1-ый этаж: кирпич керамический пустотелый толщ. 120мм; 2) мансарда: ГКЛ по деревянному каркасу толщ. 100 мм;
- пол 1-го этажа выполнен утеплённым, по грунту;
- перекрытия: по деревянным балкам, на которые опирается нижний венец конструкции мансардного этажа;
- кровля запроектирована стропильная с покрытием металлочерепицей.

Проект гостевого домика в углу участка. Фото фасадов
Расход строительных материалов:
1. Фундаменты ленточные:
- под дом (бетон класса С16/20) - 54,32 м3
- подушки фундаментные (гравий или щебень) - 20,52 м3
2. Стены наружные:
- брус деревянный толщ. 220 мм - 36,53 м3
- блоки из ячеистого бетона толщ 400мм - 63,86 м3
Проект гостевого домика в углу участка. Фото фасадов
- утеплитель пенополистерол толщ. 50мм - 7,98 м3
3. Стены внутренние:
- внутренние несущие (блоки из ячеистого бетона) толщ. 300мм - 14,83 м3
- перегородки (блоки из ячеистого бетона) толщ. 125 мм - 5,69 м3
- вентшахты (кирпич керамический полнотелый) - 12,69 м3
4. Колонны: кирпич керамический полнотелый - 3,42 м3
5. Покрытие кровли (металлочерепица) - 265,36 м2
Проект гостевого домика в углу участка. Фото фасадов












Проект гостевого домика в углу участка. Фото фасадов













Проект гостевого домика в углу участка. Фото фасадов












Проект гостевого домика в углу участка. Фото фасадов












Проект гостевого домика в углу участка. Фото фасадов













Проект гостевого домика в углу участка. Фото фасадов












Проект гостевого домика в углу участка. Фото фасадов
