Проекты домов от Евгения Мороза: №019-05. Готовый проект дома с мансардой (129,8 м2)

Готовый проект дома с мансардой

План 1-го этажа проекта дома

План мансардного этажа проекта дома

Согласно архитектурному проекту:

Цену проекта на архитектурный раздел см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 1 +мансарда

Количество комнат - 4

Общая площадь - 127,3 м2
Жилая площадь - 64,7 м2
Площадь застройки - 129,8 м2

Описание проекта:
- Здание запроектировано одноэтажным с устройством мансарды;

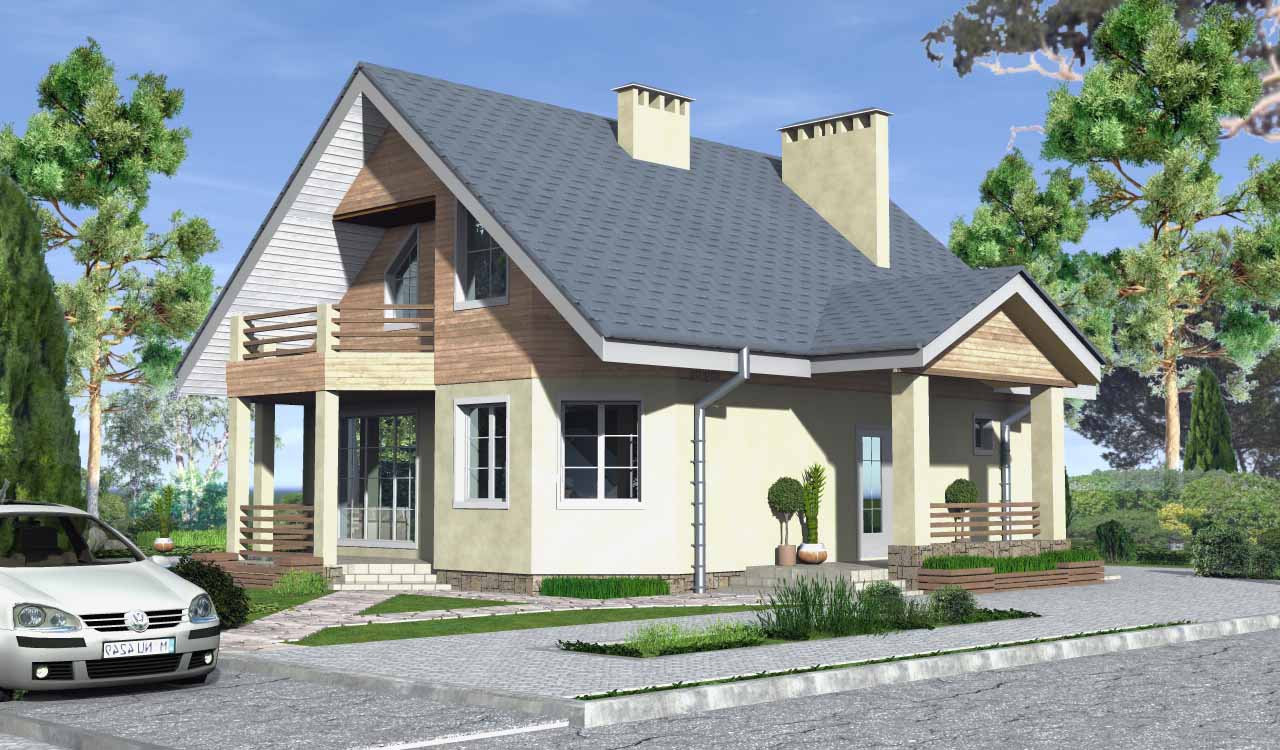

3Д визуализация проекта дома с мансардой

- фундаменты: ленточные монолитные из бетона класса С16/20;
- наружные стены: блоки из ячеистого бетона марки 600 В2.5 на клею толщ. 400 мм с последующим утеплением минераловатными плитами - 50мм и устройством декоративно-защитного слоя, отделкой деревянной вагонкой по типу "блок-хаус";
- внутренние несущие стены: кирпич керамический пустотелый толщ. 250мм;

3Д визуализация проекта дома с мансардой

- перегородки: кирпич керамический пустотелый толщ. 120мм
- пол 1-го этажа выполнен утеплённым, по грунту;
- перекрытия - плиты пустотные железобетонные;
- кровля запроектирована стропильная с покрытием металлочерепицей.

Расход строительных материалов:
1. Фундаменты ленточные:

3Д визуализация проекта дома с мансардой

- под дом (бетон класса С16/20) - 11,8 м3
- подушки фундаментные (гравий или щебень) - 28,2 м3
2. Стены наружные:
- блоки из ячеистого бетона толщ 400мм - 58,7 м3
- утеплитель пенополистерол толщ. 50мм - 8,69 м3
3. Стены внутренние:
- внутренние несущие (кирпич керамический пустотелый) толщ. 250, 380мм - 6,5 м3

3Д визуализация проекта дома с мансардой

- перегородки (кирпич керамический пустотелый) толщ. 120 мм - 10,0 м3
- вентшахты (кирпич керамический полнотелый) - 10,3 м3
4. Покрытие кровли (металлочерепица) - 189,6 м2

Состав проекта (пример):
