Проекты домов от Евгения Мороза: №070-09. Готовый проект дома с эркером из кирпича (118,9 м2)

Готовый проект дома с эркером из кирпича

Планировка проект дома с эркером из кирпича

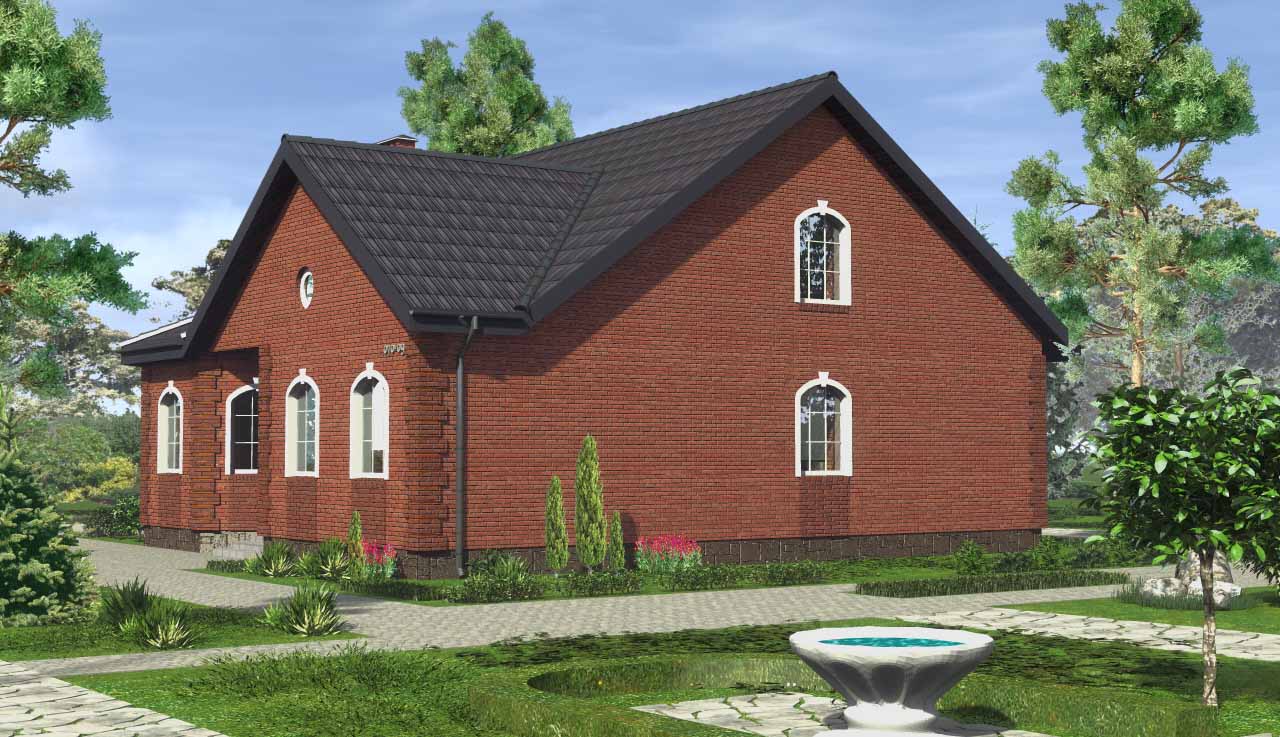

3Д визуализация проекта дома с эркером из кирпича

Согласно архитектурному проекту:

Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 1 +чердак

Количество комнат - 4

Общая площадь - 118,9 м2

3Д визуализация проекта дома с эркером из кирпича

Жилая площадь - 64,1 м2
Площадь застройки - 162,1 м2

Описание проекта:

- Здание запроектировано одноэтажным с устройством чердака;
- фундаменты - ленточные сборно-монолитные (бетон класса С16/20);

3Д визуализация проекта дома с эркером из кирпича

- наружные стены: кирпич керамический пустотелый толщ. 380мм. , утеплением минераловатными плитами толщ. 70мм. Снаружи облицовка лицевым керамическим кирпичом;
- внутренние несущие стены: кирпич керамический пустотелый толщ. 250мм;
- перегородки: кирпич керамический пустотелый толщ. 120мм;
- пол 1-го этажа выполнен утеплённым, по грунту;
- перекрытия: по деревянным балкам;
- кровля запроектирована стропильная с покрытием металлочерепицей.

3Д визуализация проекта дома с эркером из кирпича

Расход строительных материалов:

1. Фундаменты:
- фундаменты ленточные (бетон класса С16/20) - 47,18 м3
- подушки фундаментные - 16,34 м3
2. Стены наружные:
- кирпич керамический пустотелый толщ. 380 мм - 80,52 м3
- утеплитель - плиты минераловатные толщ. 70 мм - 15,47 м3
- кирпич лицевой толщ. 120 мм - 25,37 м3

3Д визуализация проекта дома с эркером из кирпича

3. Кирпич:
- внутренние несущие толщ. 250 мм - 9,28 м3
- перегородки толщ. 120 мм - 10,33 м3
- вентшахты - 8,14 м3
4. Покрытие кровли (металлочерепица) - 224,7 м2

Состав проекта (пример):
