Проекты домов от Евгения Мороза: №158-01. Готовый проект современного дома с односкатной крышей (208,1 м2)

Проект современного дома с односкатной крышей

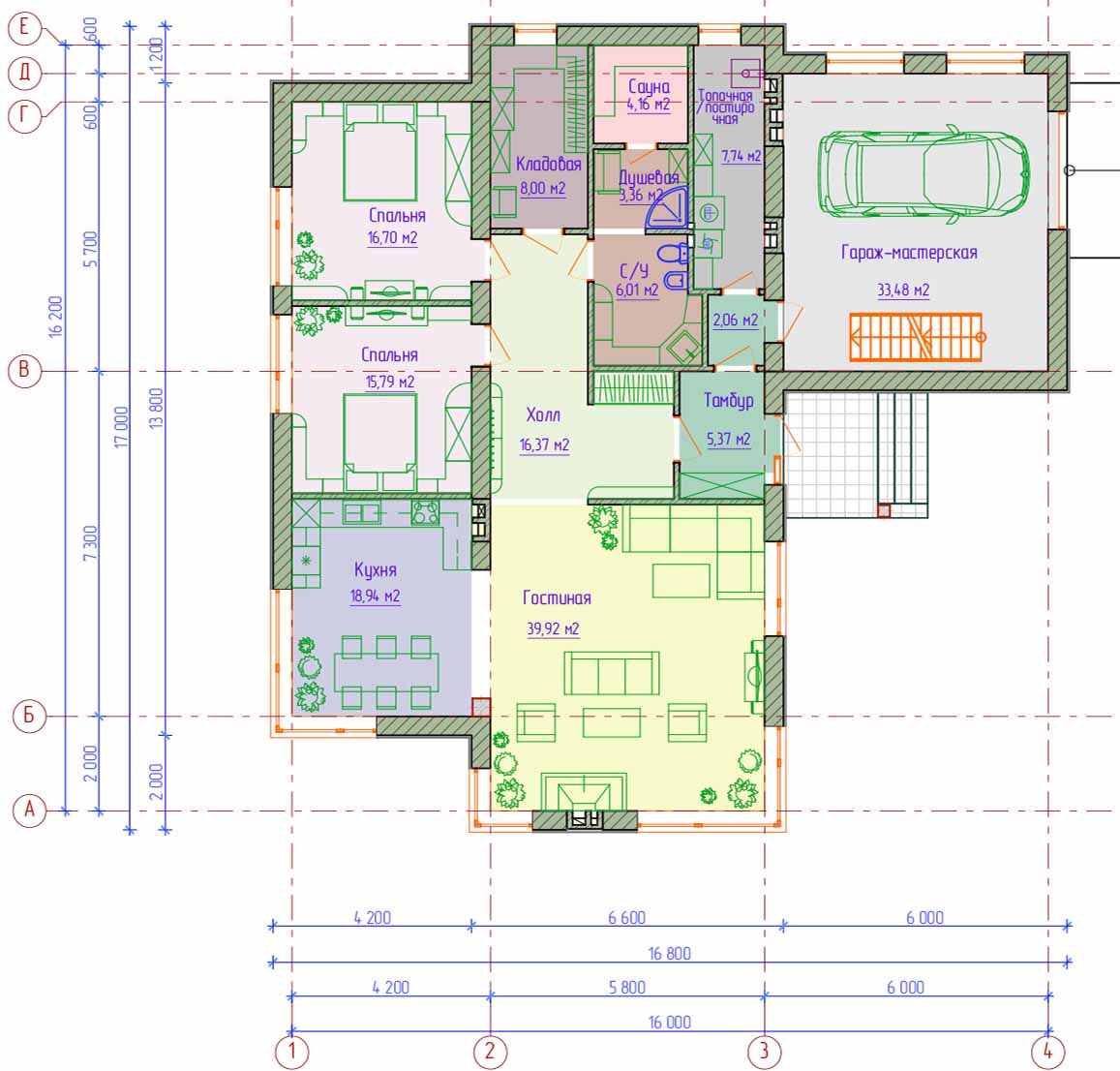

План 1-го этажа современного дома с односкатной крышей

План подвала современного дома с односкатной крышей

Согласно архитектурному проекту:

Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 1 +подвал

Количество комнат - 3

Общая площадь - 208,1 м2
Жилая площадь - 72,4 м2
Площадь застройки - 240,56 м2

Описание проекта:

- Здание запроектировано одноэтажным с подвалом в гараже;

Фото проекта современного дома с односкатной крышей

- фундаменты ленточные монолитные (бетон класса С16/20);
- наружные стены: блоки из ячеистого бетона марки 600 В2.5 на клею - 400 мм, утеплением минераловатными плитами толщ. 50мм и устройством декоративно-защитного слоя;
- внутренние несущие стены: блоки из ячеистого бетона марки 600 В2.5 на клею - 400 мм;
- перегородки: кирпич керамический пустотелый;

Фото проекта современного дома с односкатной крышей

- перекрытия над подвалом - плиты сборные Ж/Б, в остальной части утеплённая стяжка по грунту. Над 1-м этажом перекрытия по деревянным балкам;
- кровля запроектирована стропильная с покрытием битумно-полимерными пликами (мягкая черепица).

Расход строительных материалов:
1. Фундаменты ленточные:

Фото проекта современного дома с односкатной крышей

- под дом (бетон класса С16/20) - 79,35 м3
- подушки фундаментные (гравий или щебень) - 12,56 м3
2. Стены наружные:
- блоки из ячеистого бетона толщ 400мм - 72,34 м3
- утеплитель пенополистерол толщ. 50мм - 9,56 м3
3. Стены внутренние:
- внутренние несущие (блоки из ячеистого бетона) толщ. 400мм - 14,0 м3

Фото проекта современного дома с односкатной крышей

- перегородки (кирпич пустотелый) толщ. 120 мм - 12,02 м3
- вентшахты (кирпич полнотелый) - 6,4 м3
4. Покрытие кровли (мягкая черепица) - 298,4 м2

Состав проекта (с иллюстрациями):
