№141-03. Готовый проект гостевого дома мансардного типа (171,9 м2)

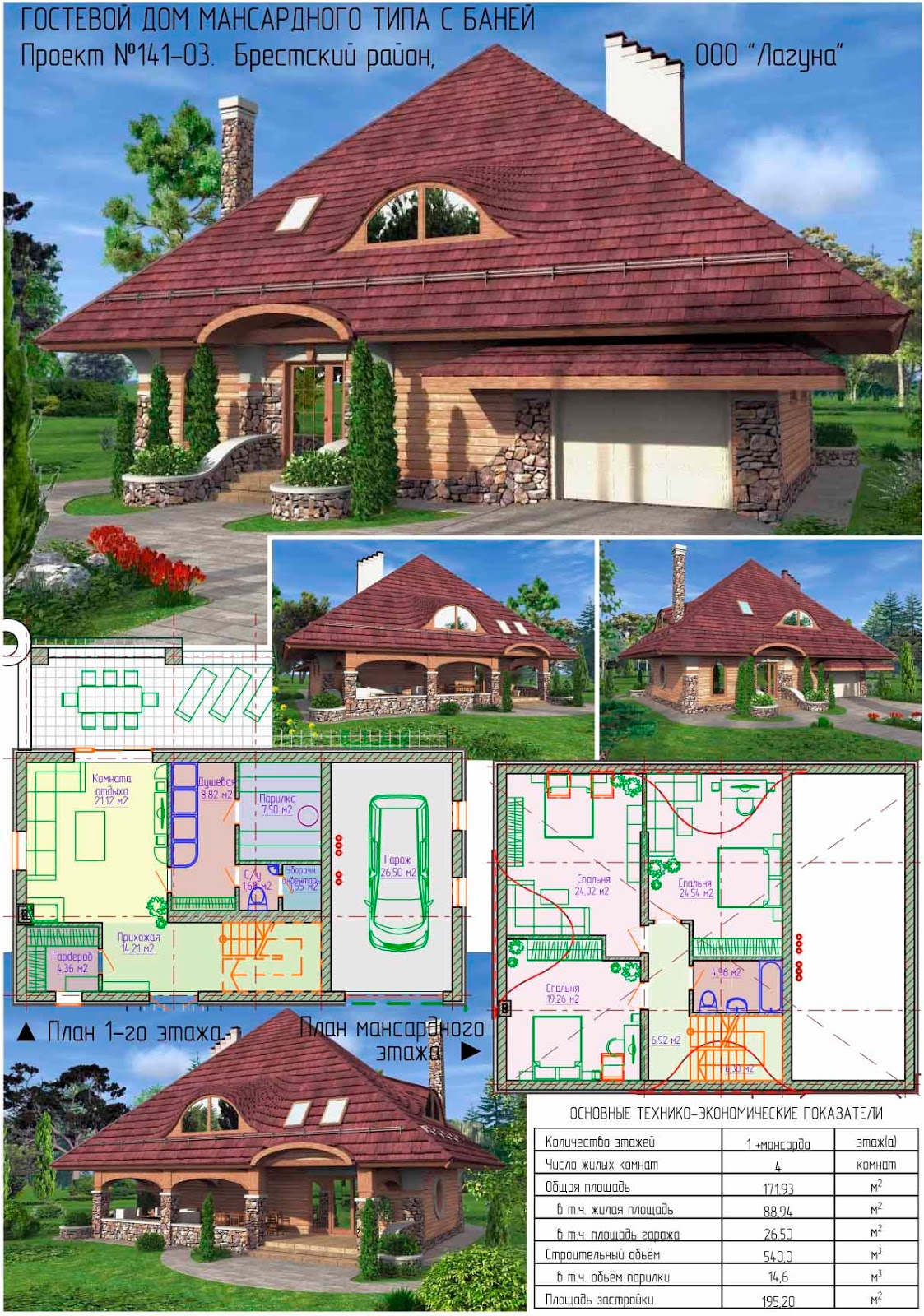

Проект гостевого дома мансардного типа
План 1-го этажа гостевого дома с баней


План мансардного этажа гостевого дома с баней
Согласно архитектурному проекту:

Стоимость готового проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:
Количество этажей - 1 +мансарда
Количество комнат - 4
Общая площадь - 171,9 м2
Жилая площадь - 88,9 м2
Площадь застройки - 195,2 м2

Описание проекта:

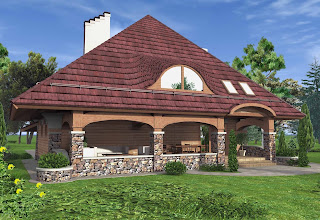

Фото гостевого дома мансардного типа с баней
- Здание запроектировано одноэтажным мансардного типа;
- фундаменты ленточные монолитные из бетона класса С16/20;
-- наружные стены: блоки из ячеистого бетона марки 600 В2.5 на клею - 300 мм, с утеплением минераловатными плитами толщ. 70мм и устройством отделочного слоя из дерева (блокхаус).
- внутренние несущие стены - блоки из ячеистого бетона толщ 300мм, кирпич пустотелый толщ. 250, 380мм. Перегородки выполняются из кирпича пустотелого толщ. 120мм.
Фото гостевого дома мансардного типа с баней
- междуэтажное перекрытие выполнено из сборных ж/б плит.
- кровля запроектирована стропильная с покрытием битумно-полимерными плитками.

Расход строительных материалов:
1. Фундаменты ленточные:
- бетон класса С16/20 - 50,5 м3
2. Стены наружные:
- блоки из ячеистого бетона толщ 300мм - 47,00 м3
- утеплитель толщ. 70мм - 11,00 м3
- отделка: блокхаус - 156,60 м2
3. Стены внутренние:
Фото гостевого дома мансардного типа с баней
- блоки из ячеистого бетона толщ 300мм - 9,80 м3
- несущие (кирпич пустотелый) толщ. 380мм - 5,00 м3
- несущие (кирпич пустотелый) толщ. 250мм - 6,00 м3
- перегородки (кирпич пустотелый) толщ. 120 мм - 10,40 м3
4. Колонны наружные:
- кирпич полнотелый - 2,96 м3
5. Вентканалы/дымоход
- (кирпич полнотелый) толщ. 380мм - 2,00 м3
6. Покрытие кровли - 335,3 м2

Состав проекта (с иллюстрациями):
Фото гостевого дома мансардного типа с баней
Подробнее »














Фото гостевого дома мансардного типа с баней















Фото гостевого дома мансардного типа с баней
