Проекты домов от Евгения Мороза: №136-01. Готовый проект компактного дома с гаражом (161,2 м2)

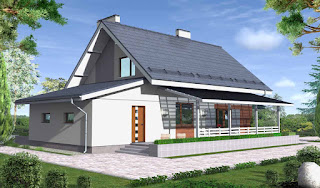

Компактный дом с гаражом

Планировка 1-го этажа компактного дома с гаражом

Планировка 2-го этажа компактного дома с гаражом

Согласно архитектурному проекту:

Стоимость готового проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 1 +мансарда

Количество комнат - 4

Общая площадь - 161,2 м2
Жилая площадь - 60,2 м2
Площадь гаража - 28,64 м2
Площадь застройки - 173,9 м2

Цветовое решение компактного дома с гаражом

Описание проекта:
- Здание запроектировано одноэтажным с устройством мансарды;
- фундаменты ленточные монолитные из бетона класса С16/20;
- наружные стены: блоки из ячеистого бетона марки 600 В2.5 на клею - 400 мм, утеплением минераловатными плитами толщ. 50мм и устройством декоративно-защитного слоя;

Цветовое решение компактного дома с гаражом

- кровля запроектирована стропильная с покрытием металлочерепицей. Покрытие козырька над террасой - поликарбонат сотовый, толщ. 16мм
- перекрытия - по деревянным балкам;

Расход строительных материалов:
1. Фундаменты ленточные:
- под дом (бетон класса С16/20) - 28,97 м3
- под террасу, крыльцо (бетон класса С16/20) - 11,65 м3

Цветовое решение компактного дома с гаражом

- подушки фундаментные (гравий или щебень) - 13,06 м3
2. Стены наружные:
- блоки из ячеистого бетона толщ. 400мм - 71,6 м3
- утеплитель пенополистерол толщ. 50мм - 8,2 м3
3. Стены внутренние:
- внутренние несущие (кирпич пустотелый) толщ. 380мм - 1,6 м3
- перегородки (кирпич пустотелый) толщ. 120 мм - 6,7 м3

Цветовое решение компактного дома с гаражом

- вентшахты (кирпич полнотелый) - 11,7 м3
4. Покрытие кровли:
- металлочерепица - 230,0 м2
- поликарбонат - 38,9 м2

Состав проекта (с иллюстрациями):
